云原生网关 —— Ingress-nginx

2024-08-28

问题一：Ingress-Nginx TCP 代理 主动断开

背景

大数据方反馈通过TCP访问的服务，会出现偶发性的请求过程中TCP断连。这些后台服务部署在K8s中，通过ingress-nginx进行TCP代理暴露服务

排查过程

错误排查方向

基础知识：一开始以为是http层的长连接在达到默认的1000次请求后nginx会主动断开方便负载，实际沟通之后确认数据库这种通过TCP协议传输的服务不存在这种http层的长连接机制
业务特点：执行SQL，可能发起长达数十分钟的请求

问题分析

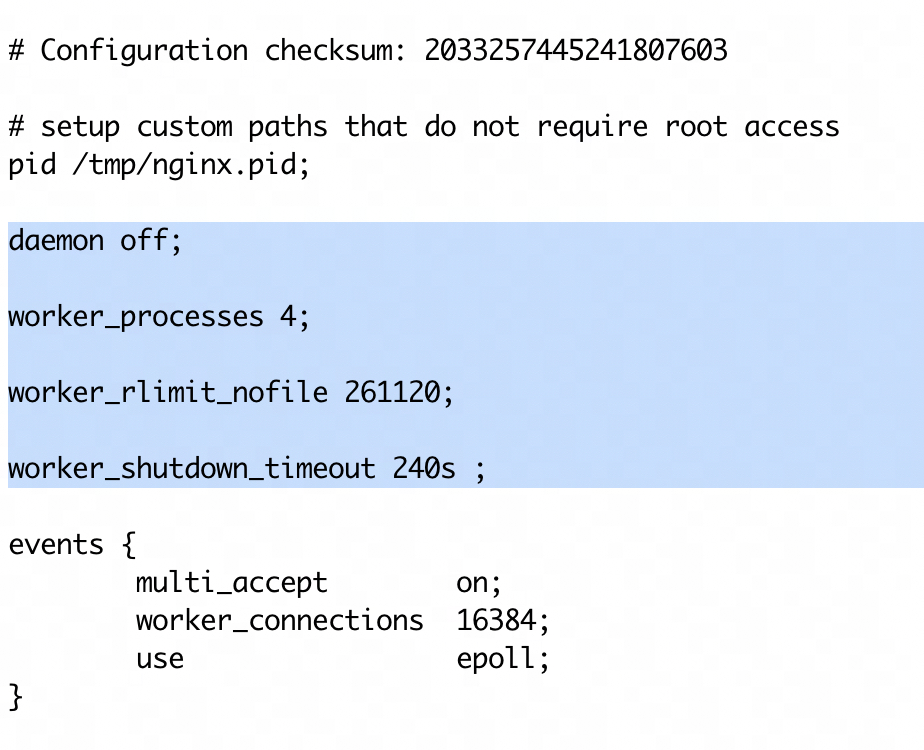

目前海外国际的K8s中的，nginx的worker数是4，worker的优雅关闭时间是240s

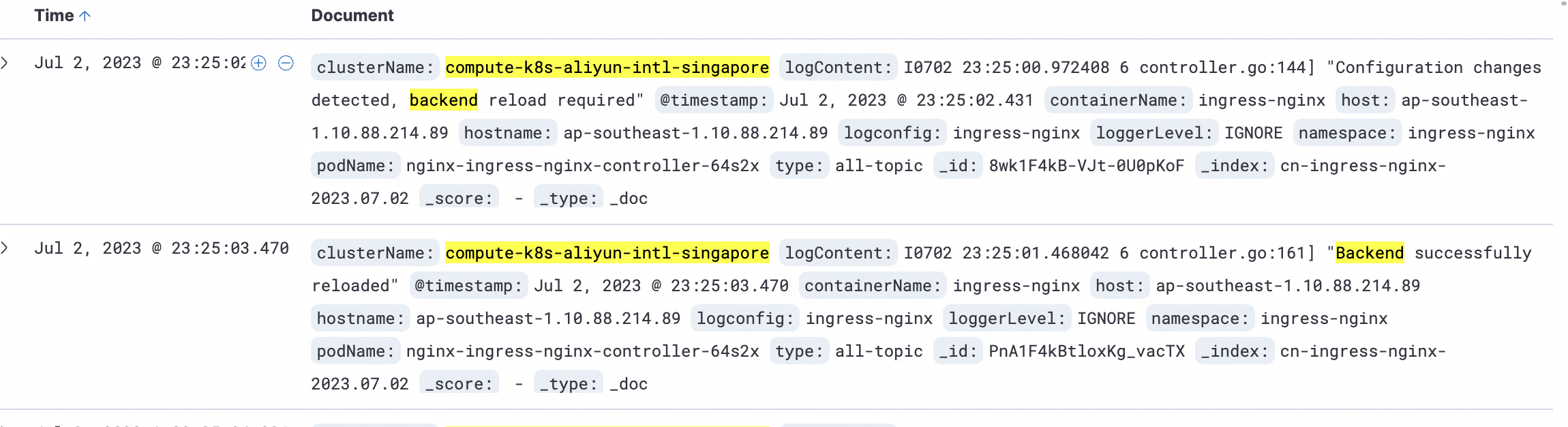

从日志里看确实有一直发生一些 nginx -s reload，可能导致tcp链接被断开

类似的websockets链接被断开的issue：https://github.com/kubernetes/ingress-nginx/issues/2461

结论

默认240s的优雅停机策略，但是Spark这边的一些服务请求可能会超过240s才能返回。可参考下面这篇文档的分析过程：

解决方案

方案1：调大worker的优雅关闭时间

优点：变更快捷，将超时时间设置的较大，能快速解决99%的问题
缺点：还是有可能（SQL执行超过优雅关闭的超时时间）出现断连的情况；内存可能上涨（出现比较多的待终止的worker）

方案2：隔离ingress-nginx，减少其他ingress变更造成的影响

优点：可避免其他ingress变更导致的reload，配合调大worker的优雅关闭时间，能更好的规避类似的问题
缺点：后端发布时，依然会出现reload，但这时依靠后端自行做优雅关闭，也可规避这种问题

方案3：引入其他 Ingress 实现

Apache APISIX

https://apisix.apache.org/docs/ingress-controller/concepts/apisix_route/#tcp-route
Apache APISIX 是一个动态、实时、高性能的 API 网关，提供了丰富的流量管理功能，如负载均衡、动态上游、灰度发布、服务熔断、身份验证等。以下是一些关于 Apache APISIX 的主要特点：
高性能：Apache APISIX 是基于 Nginx 和 OpenResty 的，因此它可以利用 Nginx 的高性能和 OpenResty 的灵活性。
动态配置和热加载：Apache APISIX 支持动态配置和热加载，这意味着你可以在不重启服务的情况下更新配置。
丰富的插件：Apache APISIX 提供了丰富的插件，包括身份验证、安全、流量控制、观察性等。
多语言支持：Apache APISIX 支持多种语言编写插件，包括 Lua、Java、Python 等。
服务网格：除了作为 API 网关使用，Apache APISIX 也可以作为服务网格的数据平面，提供微服务之间的流量管理。
社区和支持：Apache APISIX 是 Apache 基金会的顶级项目，有一个活跃的社区和商业支持。

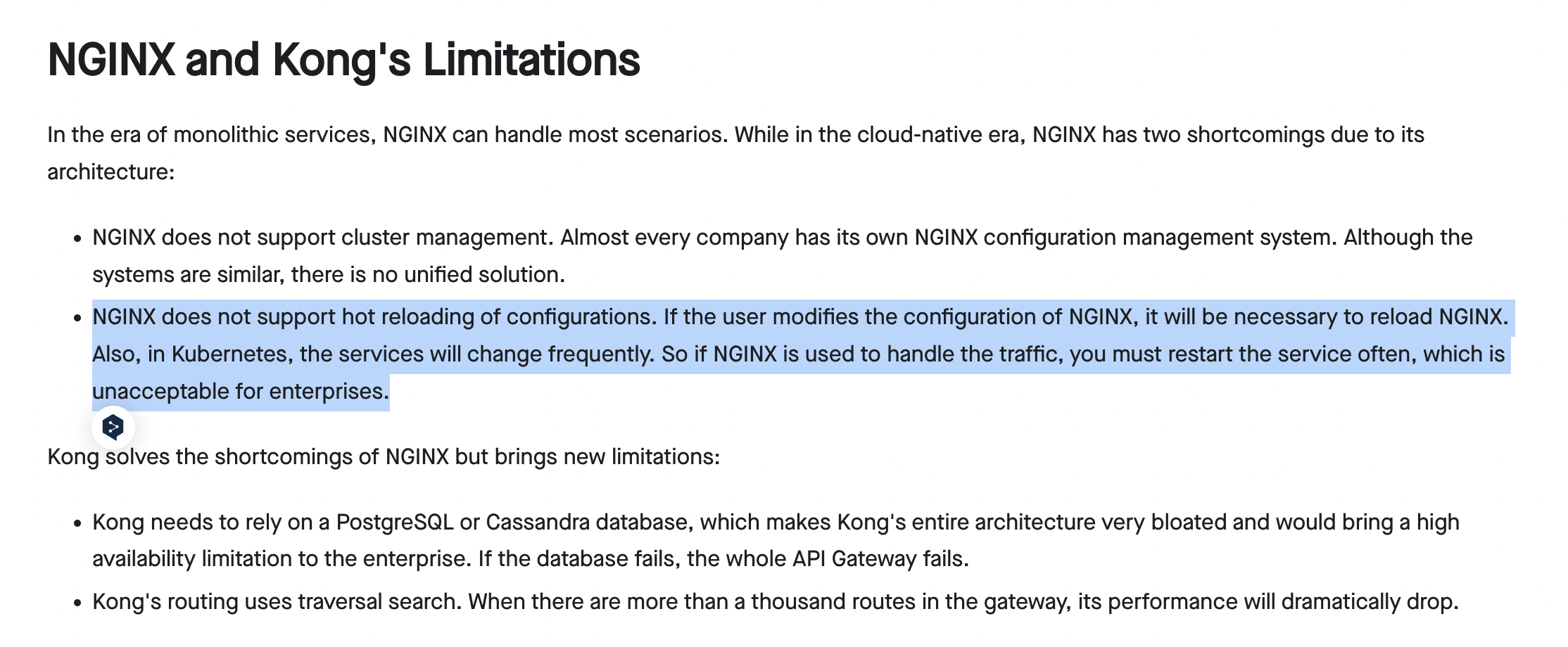

官网博客对nginx和kong的局限性的描述，申明是解决了nginx无法热加载配置问题

Traefik

https://github.com/traefik/traefik
Traefik 是一个现代的 HTTP 反向代理和负载均衡器，它可以自动发现和配置服务。以下是一些关于 Traefik 的主要特点：
动态配置：Traefik 可以自动发现和配置服务，这使得它非常适合用在微服务和容器化的环境中。
多协议支持：Traefik 支持多种协议，包括 HTTP、HTTPS、TCP、UDP。
易用性：Traefik 的配置比较简单，特别是对于简单的用例。它提供了一个 Web UI，可以方便地查看和管理服务。
Let’s Encrypt 集成：Traefik 集成了 Let’s Encrypt，可以自动为你的服务获取和更新 SSL 证书。
服务网格：除了作为反向代理和负载均衡器使用，Traefik 也可以作为服务网格的数据平面，提供微服务之间的流量管理。
社区和支持：Traefik 有一个活跃的社区和商业支持。
Github 上的 stars 数达到了 4.7w，自带 UI，有一些特色的新功能，是一个成熟完善的网关方案

Envoy

Envoy 是一个开源的边缘和服务代理，设计用于云原生应用。以下是一些关于 Envoy 的主要特点：

  • 高性能：Envoy 是用 C++ 编写的，因此它具有很高的性能。
  • 动态服务发现：Envoy 可以动态发现上游服务，这使得它非常适合用在微服务和容器化的环境中。
  • 多协议支持：Envoy 支持多种协议，包括 HTTP/1.1, HTTP/2, gRPC, TCP 等。
  • 详细的度量和日志：Envoy 提供了详细的度量和日志，可以帮助你理解和调试你的服务。
  • 先进的负载均衡：Envoy 提供了一些先进的负载均衡特性，如熔断、重试、超时、健康检查等。
  • 过滤器链：Envoy 的过滤器链允许你在请求和响应路径上插入自定义的过滤器，以实现复杂的行为。
  • 社区和支持：Envoy 由 Lyft 开发，现在是 CNCF 的项目，有一个活跃的社区和广泛的商业支持。

比较各种以 Envoy 为核心的 ingress 实现

  1. Contour：由 VMware 维护，提供了一个简单的、直观的方式来管理 Envoy。Contour 提供了一些基本的流量管理功能，如路由、重试和超时，但不如 Istio 或 Ambassador 全面。Contour 的主要优点是它的简单性和易用性。
  2. Istio：是一个全功能的服务网格，提供了流量管理、安全、观察性等功能。Istio 使用 Envoy 作为数据平面，但它的配置比 Contour 更复杂。Istio 的主要优点是它的功能丰富和灵活性。
  3. Ambassador：是一个 API 网关，也可以作为 Kubernetes Ingress 控制器使用。Ambassador 提供了一些高级功能，如认证、速率限制和熔断。Ambassador 的主要优点是它的功能丰富和易用性。
  4. Gloo：由 Solo.io 开发，是一个功能丰富的 API 网关。Gloo 提供了一些高级功能，如函数级路由、请求转换和安全策略。Gloo 的主要优点是它的功能丰富和灵活性。

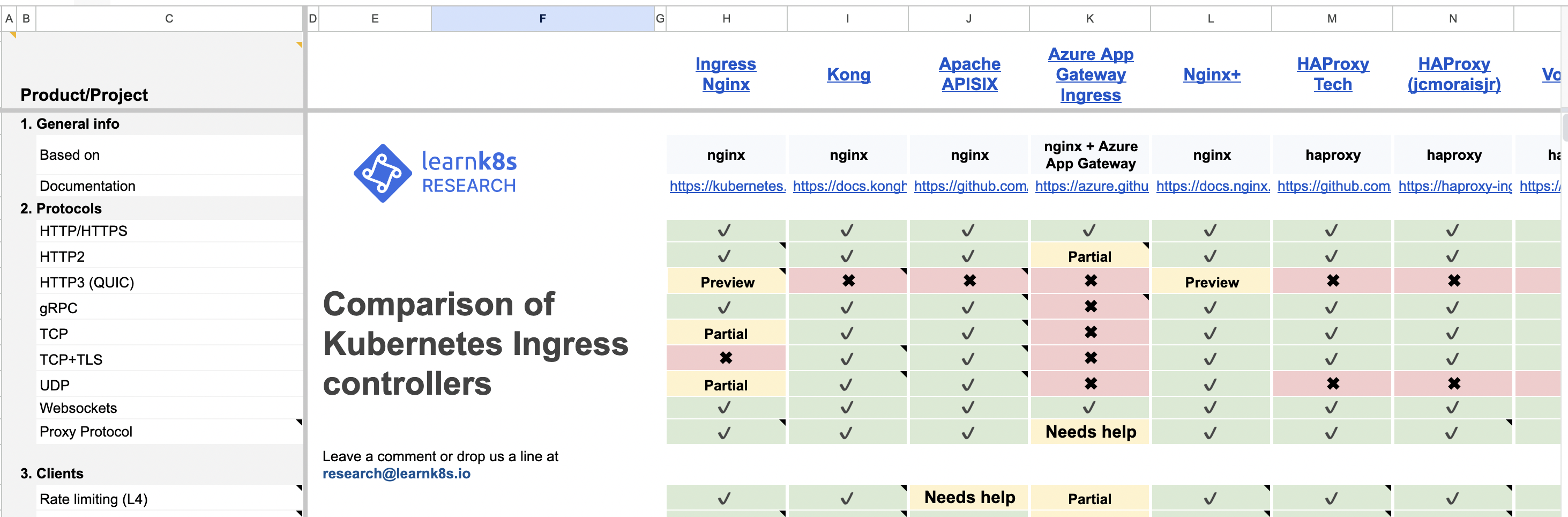

附上各种ingress controller实现的对比：
https://docs.google.com/spreadsheets/d/191WWNpjJ2za6-nbG4ZoUMXMpUK8KlCIosvQB0f-oq3k/edit?pli=1#gid=907731238

总结

如上主要的 3 种 ingress 实现均支持各种协议的代理（https、tcp、websocket 等），均支持路由（按 host、path 等）、负载均衡策略（Round robin、Sticky sessions等）等各种代理服务器的核心功能。理论上都可以满足大数据的使用场景，但从组件轻量性、简单易用性和内部相关使用经验考虑，决定采用 Contour + Envoy 作为最终的方案
Contour优势：

内部使用经验：

  • Serverless 的 Knative 里的网关用的是 Envoy
  • 阿里云的 ServiceMesh 用的是 Isito，网关也是 Envoy

问题二：Ingress-Nginx端口满导致502

现象

同步调用的Serverless集群，在客户端出现502报错

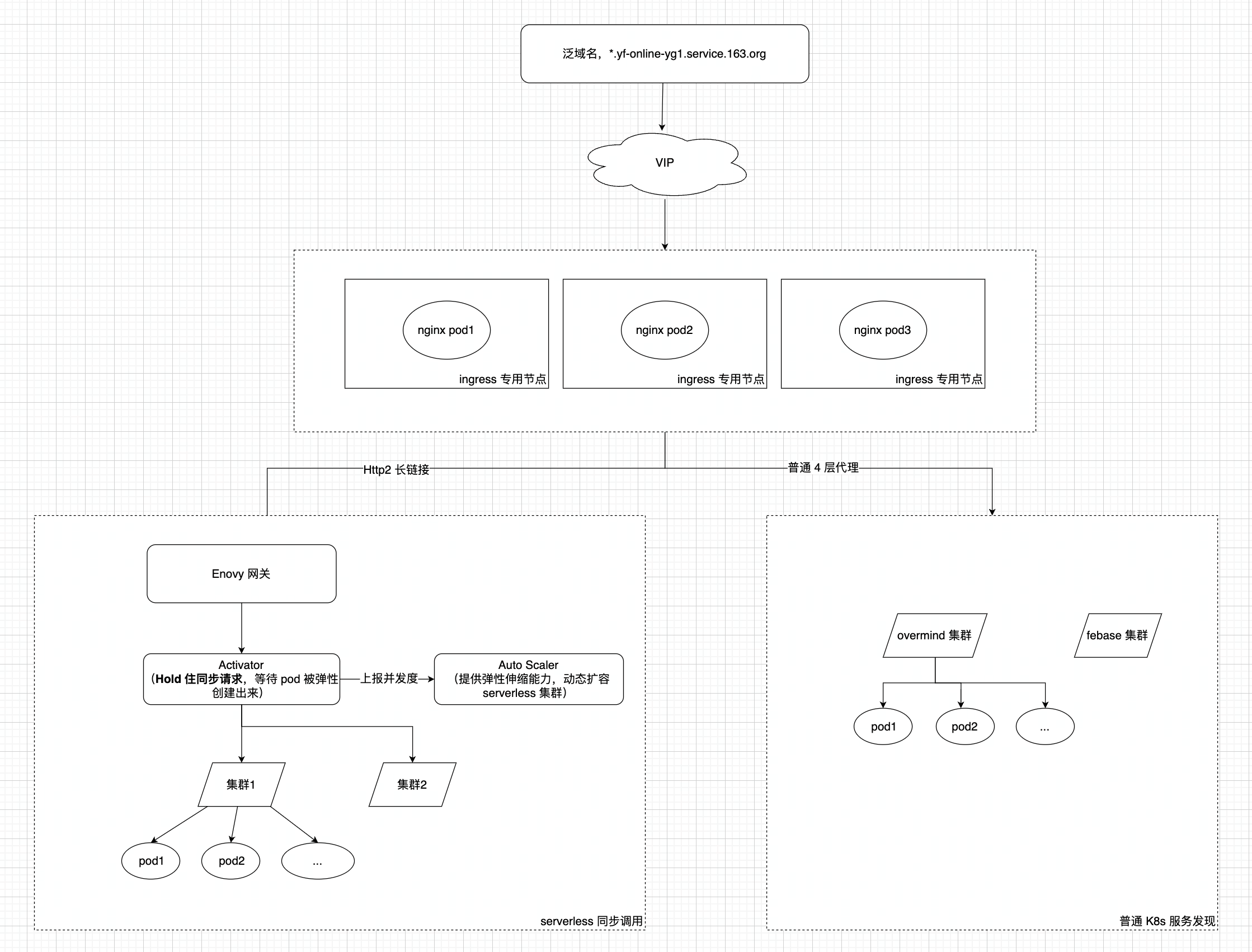

网络架构


要点：
Serverless网关使用的 Kourier 网关挂到了流量入口的Ingress-nginx后面，ingress-nginx 与 serverless 的网关是点对点访问，所有 serverless 的集群必须经过 envoy 转发。TCP 连接的 5 元组下，如果同步请求不及时返回，目标 IP 是唯一（所有Serverless服务Service的externalName均指定为了：kourier-internal.kourier-system.svc.cluster.local）的情况下，会占用越来越多的 nginx 源端口。

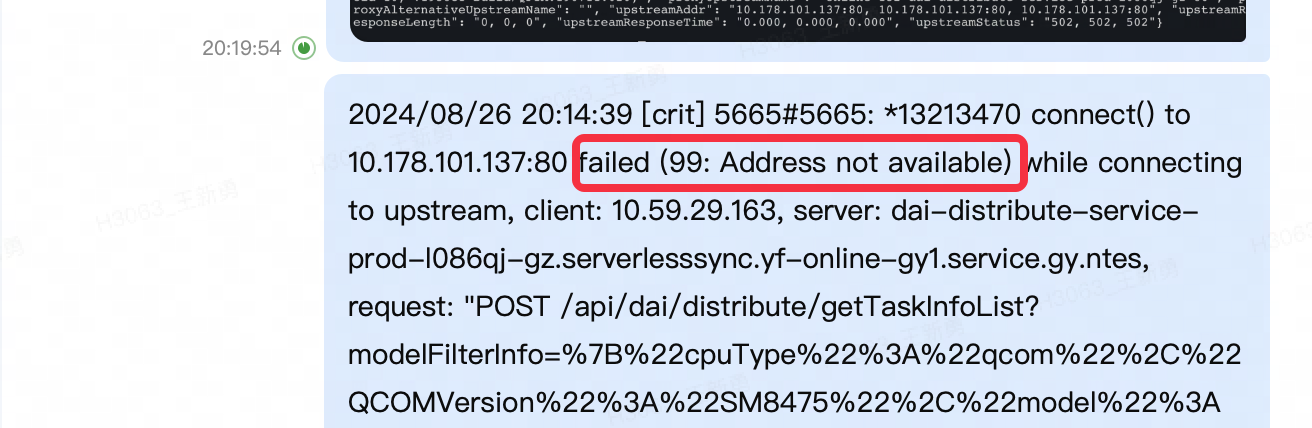

关键日志：

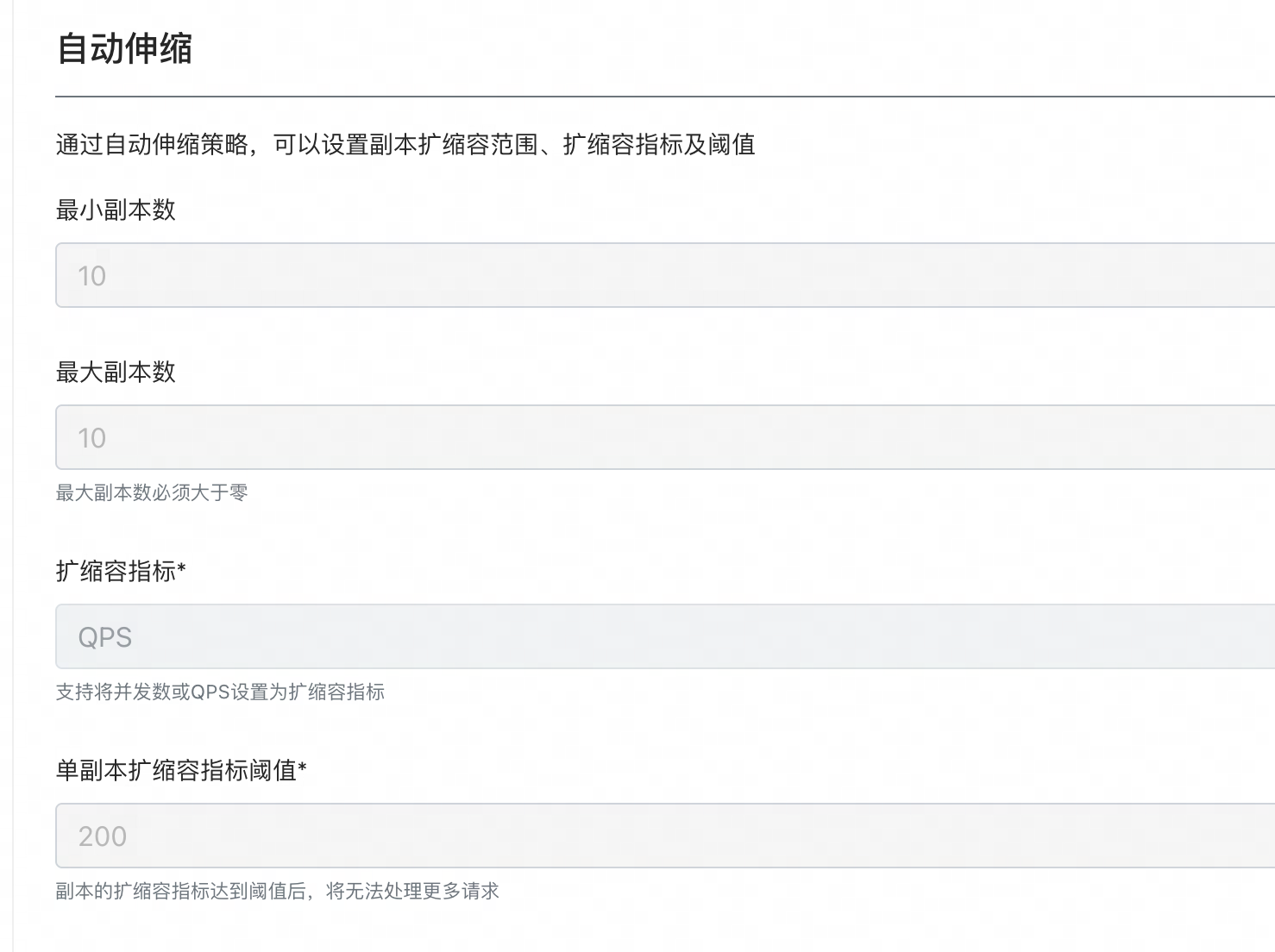

直接原因： 找一个出现报错的服务，查看它的Serverless扩缩容配置
最大副本是 10，扩容指标阈值是 200，也就是只能支持 2000 的并发度，但出问题时有 QPS 达到了 4500+，服务无法承受这样的流量请求，只能由 Activator hold住请求，一直占用着 Nginx 的源端口

改进措施

方案1：新部署Envoy网关暴露服务出来，作为 serverless 的入口

好处：

  • 与 ingress-nginx 隔离，避免互相影响
  • 链路性能更好

劣势：

  • 机器成本：准备独立机器部署Envoy
  • 域名切换 —— 可以把重要的集群做下切换，调整范围缩小

方案2：内部管理平台通过新的 Consul+Nginx 暴露服务

团队调整后，没人继续维护Ingress-nginx链路，建议通过其他方式暴露服务，比如注册Pod到 Consul，Nginx从Consul拉取IP，实现服务的自动发现，因是内部方案，不继续做详细介绍
